Hola controleras y controleros sean bienvenidos una vez más a otra entrada de nuestro curso de fundamentos en intrumentación industrial, en el día de hoy vamos a aprender un poco sobre las tablas de calibración de instrumentos industriales, para poder tener un seguimiento de cada instrumento de la planta y determinar si el error de medida o actuación se encuentra dentro de la tolerancia permitida del proceso.
Antes que nada, si aún no has visto todas las entradas que tenemos sobre instrumentación industrial pues dale un vistazo a nuestro Curso Gratuito de Instrumentación Insdustrial.
Calibración de Instrumentos Industriales
Cuando se tiene un instrumento industrial este tiene por lo menos una entrada y una salida. Por ejemplo para un sensor de presión, la entrada sería una de presión de fluido y la salida sería (muy probablemente) una señal electrónica.
La calibración y el ajuste de rango son dos tareas importantes que deben llevarse a cabo en un instrumento industrial asociadas a una correspondencia precisa entre la señal de entrada de cualquier instrumento y su señal de salida.
De forma sencilla la calibración asegura que el instrumento detecte con precisión la variable del mundo real que se supone debe medir o controlar. Por otro lado, el ajuste de rango establece la relación deseada entre la entrada y la salida de un instrumento.
Tablas de Calibración de Instrumentos Industriales

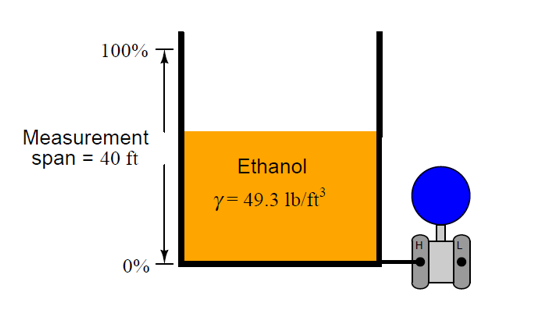

Para entender la importancia de las Tablas de Calibración de Instrumentos Industriales vamos a tomar el siguiente ejemplo de llenado de un tanque de etanol que tiene instalado en la base del tanque correspondiente al 0% de la medida un transmisor de presión diferencial.
En el proceso anterior, el transmisor de presión diferencial está midiendo la presión hidrostática que ejerce el liquido de etanol y con este valor consigue determinar cual es el nivel de altura del tanque. Suponga inicialmente que el proceso esta correctamente ajustado y no existe ningún problema en la medición de la variable nivel.
Si se realiza una tabla de calibración del instrumento industrial en tres puntos claves, podremos documentar los valores correctos de operación en los cuales debe trabajar el instrumento.
Antes de continuar, me gustaría invitarte a mi curso premium:
- Curso de FUNDAMENTOS EN INSTRUMENTACIÓN INDUSTRIAL en UDEMY
- Certificado de Aprobación una vez finalices el Curso
- DESCUENTO si accedes directamente con el siguiente boton de acceso.
- NOTA: Si buscas el curso directamente en UDEMY o si lo adquieres en otra plataforma distintas a las mostradas anteriormente NO OBTENDRÁS NINGUN DESCUENTO sobre el valor final del Curso.
👇 Accede al curso con el CUPÓN DE DESCUENTO ya aplicado dando click en la imágen de aquí abajo 👇
Ahora suponga que se realiza una elevación del transmisor y en este caso se instala 30 pies por debajo de la base del tranque. En ese nuevo escenario si se realiza una calibración del instrumento vamos a notar que evidentemente existirá un error en la medida del sensor (primera tabla observada en la figura) y por lo tanto debemos partir para el ajuste del instrumento industrial, que en este caso correspondería a realizar un cambio de rango.
En este escenario debemos indicarle al transmisor de presión diferencial que desconsidere los 30 pies de columna de líquidos que se encuentran dentro del tubo capilar, dado que el objetivo del proceso es medir la altura del tanque y no incluir la altura del tubo capilar de conexión.
Esto se logra realizando una supresión del cero dentro de las configuraciones del instrumento a través de su panel de configuración o por medio de un calibrador de procesos, de esta forma conseguiremos realizar un cambio de rango y el instrumento podrá volver a registrar correctamente la medición de la variable como se observa en la segunda tabla de la figura anterior.
Calibración vs Cambio de Rango
Comencemos definiendo estos dos procedimientos importantes dentro de la instrumentación industrial:
Calibración
Calibrar un instrumento significa verificar y ajustar (si es necesario) su respuesta para que la salida se corresponda con precisión con su entrada en un rango específico.
Para hacer esto, uno debe exponer el instrumento a un estímulo de entrada real de una cantidad conocida con precisión
No se puede realizar una verdadera calibración sin comparar la respuesta de un instrumento a estímulos físicos conocidos.
Cambio de Rango
El Cambio de Rango de un instrumento significa establecer los valores de rango inferior y superior para que responda con la sensibilidad deseada a los cambios en la entrada.
Por ejemplo, un transmisor de presión configurado en un rango de 0 a 200 PSI (0 PSI = salida de 4 mA; 200 PSI = salida de 20 mA) podría cambiarse de rango para responder en una escala de 0 a 150 PSI (0 PSI = 4 mA; 150 PSI = 20 mA).
Eso es todo por la entrada del dia de hoy, espero les haya gustado y hayan aprendido algo nuevo. Si te ha servido el contenido de esta entrada, de los videos y los códigos de implementación y deseas apoyar mi trabajo invitandome a un café super barato, puedes hacerlo en el siguiente link:
👉 Invitar a Sergio a un Café ☕️
Que esten muy bien, nos vemos en la siguiente entrada.
